1.1建設目標

隨著現代科學技術的發展，監控系統已成為辦公樓安全防范必不可少的一部分。為了保全辦公樓的現場經營管理，迅速而有效地禁止或處理突發性事件。較大的辦公樓，在激烈的市場經濟環境下，各方面的管理包括采用視頻監控系統管理都會對辦公樓的發展和經營起到很大的作用，因此在樓內建立一套先進實用的安全防范系統是極其重要的，該系統借助音視頻控制技術把前端的實況聲像實時傳送到監控中心和主管部門辦公室。根據樓內環境的實際情況，我們對辦公樓的監控系統以實現以下目標設計本方案：

  2.系統組成及原理

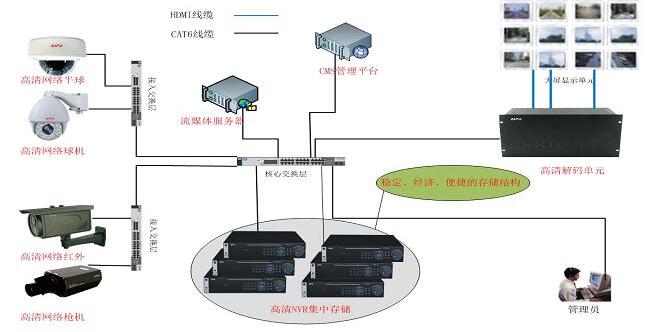

系統主要由網絡攝像機、光纖傳輸交換、網絡視頻存儲設備、高清解碼器及顯示設備、系統管理平臺等組成。可以將

高清網絡視頻監控系統分為以下5個部分：

前端部分：圖像采集；

傳輸部分：圖像傳輸；

終端部分：圖像存儲、顯示及控制管理；

網絡存儲方案：

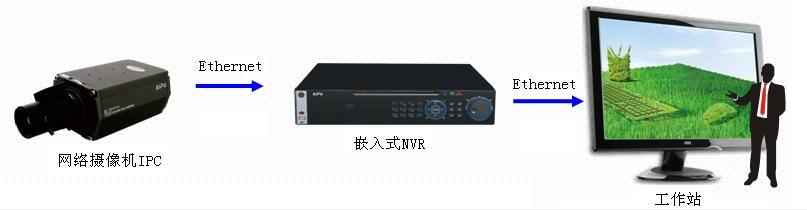

高清網絡簡易方案（IPC+NVR+LCD）

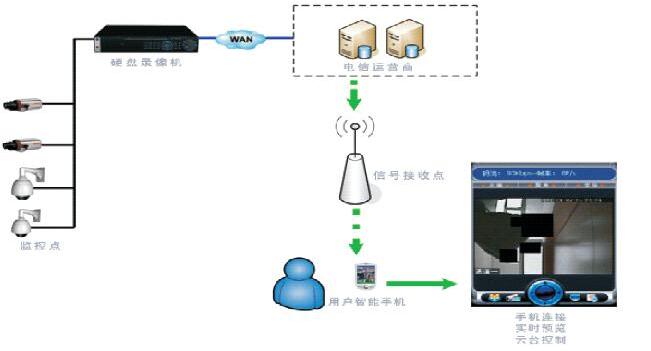

手機視頻監控方案（手機+DVR+軟件）

支持手機系統：Windows mobile、Symbian、IOS、Android、Blackberry

高清網絡NVR存儲管理方案

2.1傳輸部分

隨著高清系統的發展，視頻分辨率越來越高，系統占用的帶寬越來越大，系統對傳輸鏈路的要求也隨之提高；沒有好的傳輸聯絡設計，可能會導致系統延時、丟包嚴重等現象，不能滿足系統的功能使用要求。所以傳輸部分設計的合理性將直接影響整個項目的實施，是系統設計的重中之重。

高清網絡視頻監控系統的傳輸架構是基于標準的以太網，適用于有綜合布線的局域網或者獨立的光纖組網，攝像機只需通過網線連接局域網絡就可以接入監控系統中。

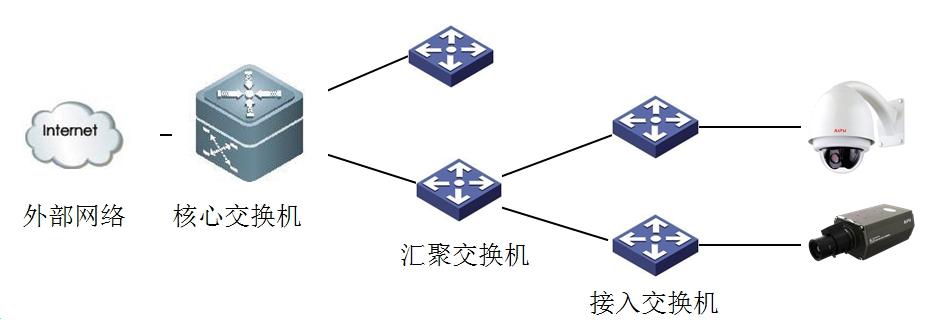

對于圖像的傳輸，我們根據用戶的配置將所有的攝像機劃分為幾個區域，在各區域中設置以太網交換機將區域周圍布置的監控點圖像資料集中通過以太網交換機，并通過網絡將各個區域的以太網交換機連接至監控中心的核心交換機。
5.2.1整體鏈路的規劃與設計

A．高清視頻監控系統的網絡交換層不應超過三級；

B．不應采用桌面型網絡交換設備；

C．網線傳輸距離應不超過75m；

D．?dāng)z像機至接入層交換機采用超五類網線，接入層交換機至機房核心交換機采用光纜；

5.2.2路由設備的規劃與設計

A．一級交換機每個接入端口帶寬應≥100M，不超過24個接入端口，具有2個1000M以太網端口；

B．二級交換機每個接入端口帶寬應≥1000M，支持網管功能，支持網絡風暴抑制，支持VLAN劃分；

C．三級交換機除滿足二級交換機的性能指標外，還應根據系統規模另行專業設計；

2.2終端部分

5.3.1主要產品：

高清網絡視頻監控系統終端由以下部分組成：

存儲部分

網絡硬盤錄像機NVR、網絡視頻存儲服務器；

顯示部分

高清解碼器、顯示設備；

控制部分

系統管理平臺、鍵盤；

5.3.2系統設計

圖像的存儲及顯示方案

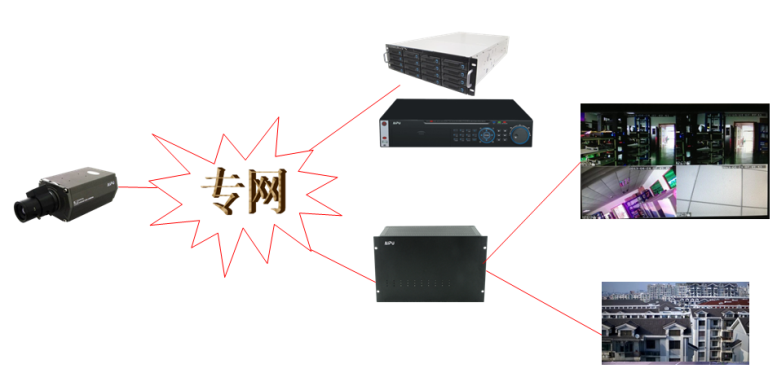

前端設備將圖像傳輸至前端交換機和核心交換機，在經由網絡傳輸至監控中心的存儲設備， 顯示設備通過網絡調取視頻圖像進行播放，一般有2種方案：

A．NVR存儲+NVR多畫面分割+解碼器單畫面輪巡

B．NVR或視頻存儲服務器作為存儲設備+解碼器多畫面分割+解碼器單畫面輪巡

存儲容量計算

單個通道24小時存儲1天的計算公式∑(GB)＝碼流大?。∕bps）÷8×3600秒×24小時×1天÷1024；30天需要的容量∑(GB)＝每天存儲GB×30天；

帶寬計算

A．對一條線路只接一個網絡設備的情況：ADSL上行512kb/s=512*80%=410kb/s；

B．對一條線路只接多個網絡設備的情況：光纖網或局域網10Mb/s或100Mb/s*60%=6Mb/s或60Mb/s；

C．對于CFI視頻，碼流512kb/s,則10M光纖網絡可同時傳輸：10*1024*60%/512=12路；

D．對于CIF視頻，碼流512kb/s,50路的帶寬：50*512/1024/60%=41.7Mb/s；

注意事項

A．高清圖像的顯示也需要使用到高清顯示設備；

B．顯示設備的輸出接口需要支持DVI/HDMI高清輸出；

C．一般的HDMI數據線最長連接距離只有10米左右；

D．?dāng)z像機數量較多時，需增加管理服務器；

E．有客戶端訪問等轉發需求時，需增加流媒體轉發服務器；

5.3.3系統管理軟件及服務器

集中管理平臺能夠提供對NVR的管理，網絡高清服務器的圖像調整、遠程碼流設置、圖像質量設置、圖像的切換選擇、對NVR錄像資料的回放控制等，達到對系統集中管理控制的作用。

客戶端視頻管理軟件AS200

AS200網絡視頻監控客戶端管理軟件專為多地點分布式監控架構所設計，面向嵌入式數字硬盤錄像機、網絡視頻服務器、網絡攝像機等網絡視頻監控設備。該軟件基于windows平臺，可運行于PC上，安裝快捷、設置方便、使用簡易，并具備視頻實時瀏覽、錄像回放、錄像存儲、設備管理配置等功能?？蓮V泛應用于各小型網絡監控安防領域中。

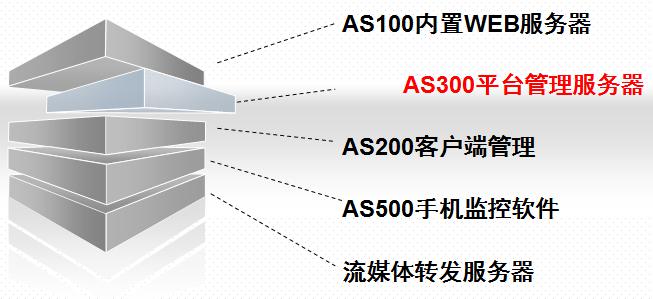

系統管理軟件AS300

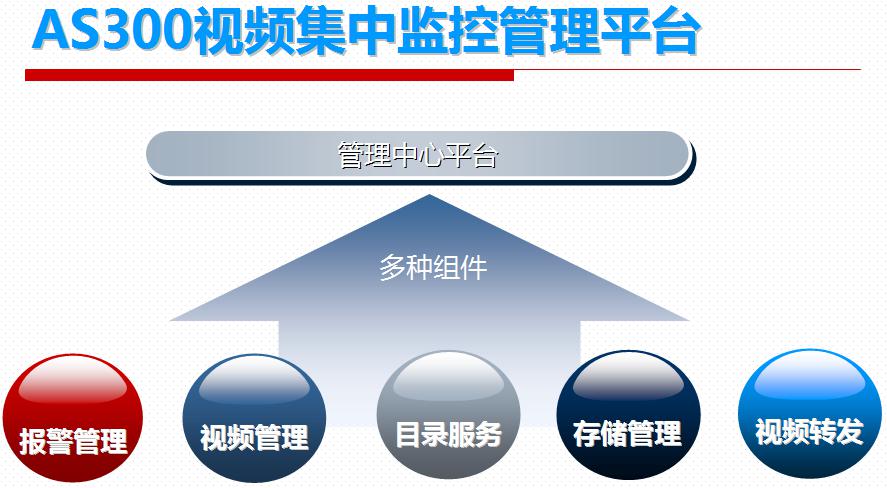

A300網絡視頻監控平臺管理系統，專為多地點分布式監控架構所設計，面向嵌入式數字硬盤錄像機、網絡視頻服務器、網絡攝像機等網絡視頻監控設備。該軟件采用了先進的微核心加插件開發技術，基于Windows平臺，安裝快捷、設置方便、使用簡易，并具備音視頻采集、存儲、轉發和集中管理等功能，廣泛應用于政府、企事業單位的中型網絡監控安防領域中，是一套全方位多功能的網絡視頻監控管理系統。

AS300 Manager

AS300 Client

軟件環境配置

Windows XP Pro；

Windows2003；

DirectX 9.0c；

AS300多用戶核心目錄服務器認證

用戶在網絡中對任意設備的瀏覽、控制、管理權限和優先級可集中授權；

在復雜網絡條件下的多用戶優先級和沖突檢測機制；

以用戶為核心有利于用戶在任意節點建立臨時指揮中心；

AS300流媒體視頻轉發

解決多用戶交叉訪問帶來的網絡帶寬和中心系統負載問題；

AS300服務器端“設備管理”界面

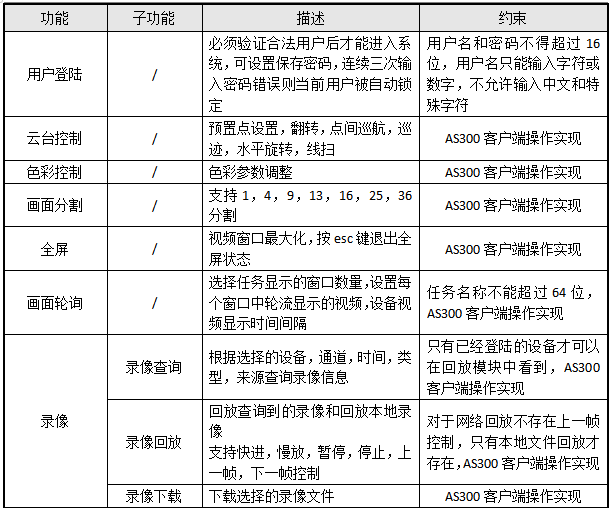

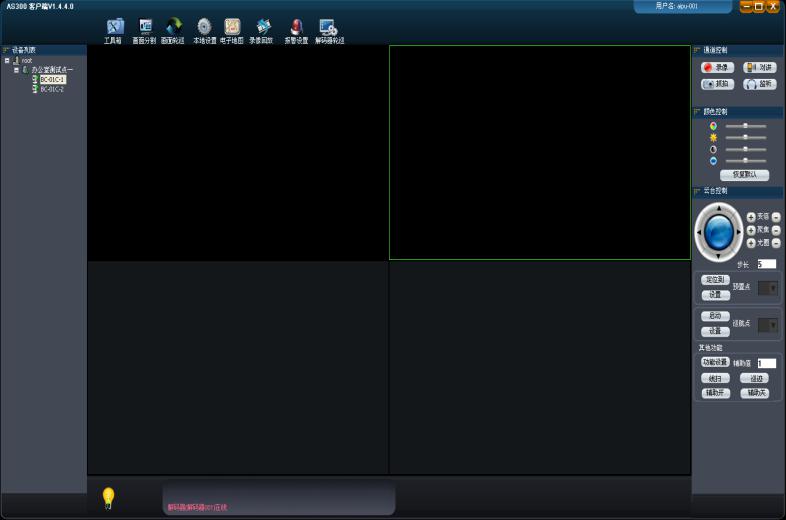

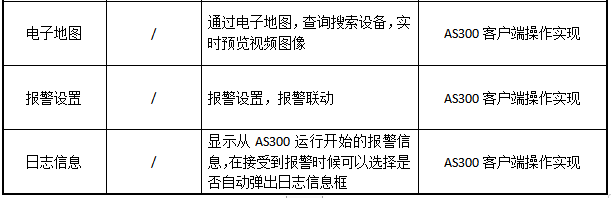

AS300客戶端操作界面

系統管理軟件

A．公司提供平臺SDK協議規定給B公司；

B．公司根據A公司的SDK，修改后設備SDK開發包給A家；

C．公司將B公司設備SDK開發內相關信息加入視頻監控平臺；
